Desktop finite-element analysis on 3D beam elements, for tubular structures and trusses — roll cages, tubular chassis, light frames. Import your wireframe CAD, assign sections and materials, define your load cases, and read deflections, internal forces and safety factors straight on the 3D model.
Le calcul par éléments finis poutres 3D sur votre poste, pour structures tubulaires et treillis — arceaux, châssis tubulaires, charpentes légères. Importez votre CAO filaire, affectez sections et matériaux, définissez vos cas de charge, et lisez flèches, efforts internes et coefficients de sécurité directement sur le modèle 3D.
A wireframe STEP or IGES export. Endpoints are welded at an adjustable tolerance.
Un export STEP ou IGES filaire. Les extrémités sont soudées à tolérance réglable.
Pick segments, give them a section and a material from the built-in libraries.
Sélectionnez les segments, donnez-leur une section et un matériau depuis les bibliothèques.
Create named cases: supports, imposed displacements, nodal and distributed loads, self-weight.
Créez des cas nommés : appuis, déplacements imposés, charges nodales et réparties, poids propre.
Every ticked case in one click, with a shared sparse factorisation and an equilibrium check.
Tous les cas cochés en un clic, factorisation creuse partagée et vérification d'équilibre.
A self-contained HTML report: summary, reactions, critical segments, SVG views — printable to PDF.
Un rapport HTML auto-contenu : synthèse, réactions, segments critiques, vues SVG — imprimable en PDF.
STEP (AP203/AP214) and IGES, pure-Rust parsers with automatic unit conversion. The import report flags dangling ends and nearly-welded pairs.
STEP (AP203/AP214) et IGES, parseurs pur Rust avec conversion d'unités automatique. Le rapport d'import signale les extrémités pendantes et les paires presque soudées.
Round tubes, solid rounds, rectangular tubes, flats and I-beams, computed in closed form. Material library — S235, S355, 25CrMo4, stainless, aluminium, Ti-6Al-4V — and editable.
Tubes ronds, ronds pleins, tubes rectangulaires, plats et poutres I, calculés par formules fermées. Bibliothèque de matériaux — S235, S355, 25CrMo4, inox, aluminium, Ti-6Al-4V — éditable.
Several named cases solved in one run. Deactivate segments per case to compare a structure with and without a brace.
Plusieurs cas nommés résolus en une passe. Désactivez des segments par cas pour comparer une structure avec et sans renfort.

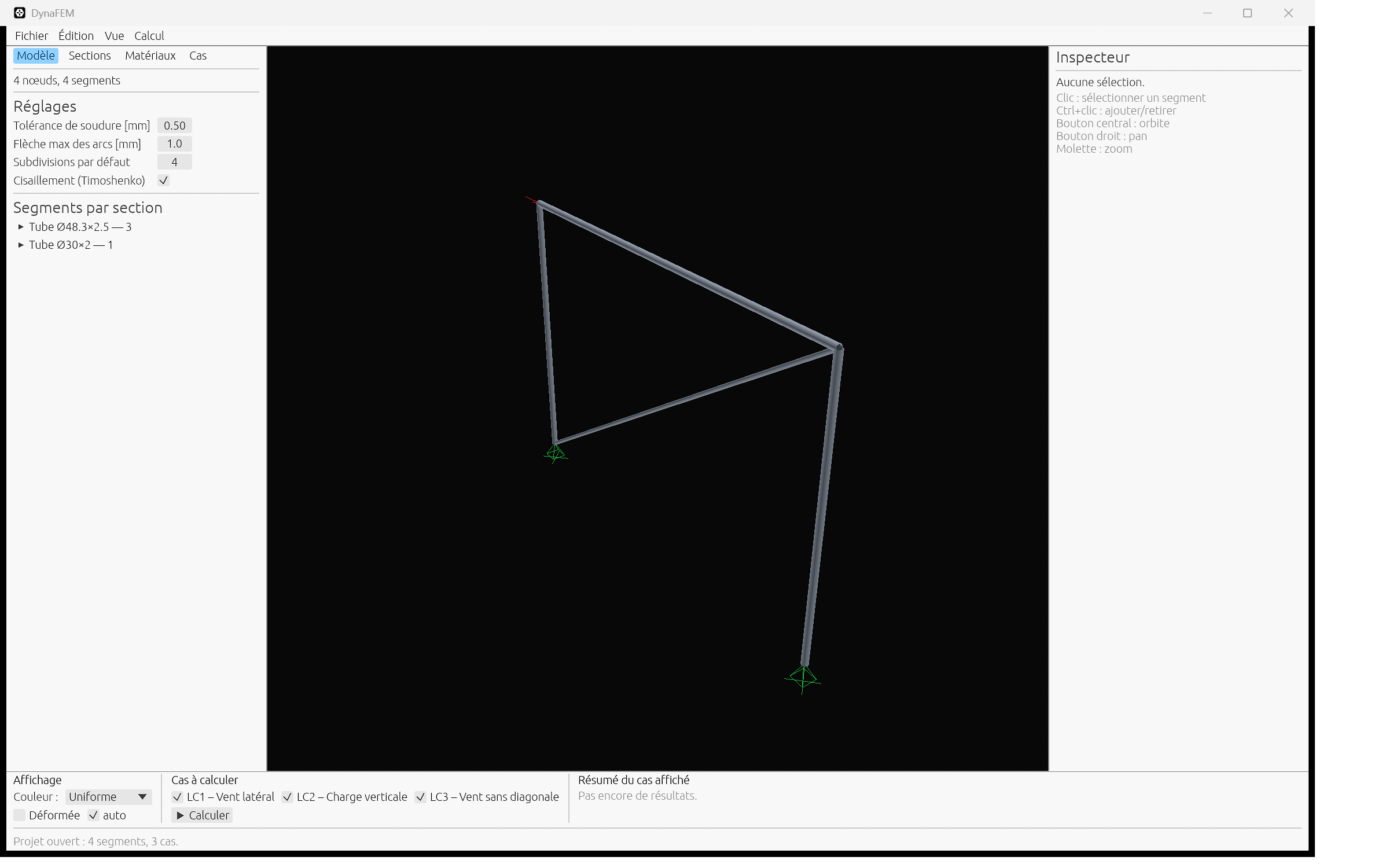

Amplified deformed shape, colour maps for von Mises stress, safety factor or displacement, mouse selection and per-segment force inspection.
Déformée amplifiée, cartes de couleur en contrainte de von Mises, coefficient de sécurité ou déplacement, sélection à la souris et inspection des efforts par segment.
12×12 Euler-Bernoulli / Timoshenko beam elements, checked against analytical solutions — cantilever, simply supported beam, portal frame, support settlement — to a 1e-9 relative tolerance.
Éléments poutre 12×12 Euler-Bernoulli / Timoshenko, vérifiés contre des solutions analytiques — console, poutre bi-appuyée, portique, tassement d'appui — à 1e-9 en tolérance relative.
One HTML file with summary, reactions, critical segments and SVG views. Nothing external to load — archive it or print it to PDF.
Un fichier HTML avec synthèse, réactions, segments critiques et vues SVG. Rien d'externe à charger — archivez-le ou imprimez-le en PDF.
| AnalysisAnalyse | Linear static — linear elastic materials, small displacements. Solver inspired by Frame3DD. Statique linéaire — matériaux élastiques linéaires, petits déplacements. Solveur inspiré de Frame3DD. |
| ElementsÉléments | 12×12 3D beam elements, Euler-Bernoulli or Timoshenko (shear deformation). Éléments poutre 3D 12×12, Euler-Bernoulli ou Timoshenko (déformation d'effort tranchant). |
| ImportImport | STEP AP203 / AP214, IGES (110, 100, 126, 106) |
| UnitsUnites | mm / N / MPa. Lengths can be displayed and entered in metres — the model stays solved in mm. mm / N / MPa. Les longueurs peuvent s'afficher et se saisir en mètres — le modèle reste résolu en mm. |
| RenderingRendu | OpenGL by default — 0 % CPU when idle. Automatic fallback to DX12/Vulkan, then software, if the context cannot be created. OpenGL par défaut — 0 % de CPU au repos. Repli automatique sur DX12/Vulkan, puis logiciel, si le contexte ne peut être créé. |
| InstallInstallation |
No administrator rights. Statically linked C runtime — no Visual C++ redistributable needed. Associates .dynafem files and ships an uninstaller.
Sans droits administrateur. Runtime C lié statiquement — aucun redistribuable Visual C++ requis. Associe les fichiers .dynafem et fournit un désinstallateur.
|
Version 0.55.1 — free, no account, no licence key, no administrator rights. The same version for both architectures.
Version 0.55.1 — gratuit, sans compte, sans clé de licence, sans droits administrateur. La même version dans les deux architectures.
Windows may warn that the publisher is unknown: the installer is not code-signed yet. Check the SHA-256 above if you want to confirm the file you downloaded is the one we published. Linux and macOS builds are possible from source — get in touch.
Windows peut signaler un éditeur inconnu : l'installateur n'est pas encore signé numériquement. Vérifiez l'empreinte SHA-256 ci-dessus si vous souhaitez confirmer que le fichier téléchargé est bien celui que nous avons publié. Des versions Linux et macOS sont possibles depuis les sources — écrivez-nous.
